클린룸의 공조방식

CLAEN 덕트 컨벤션 방식

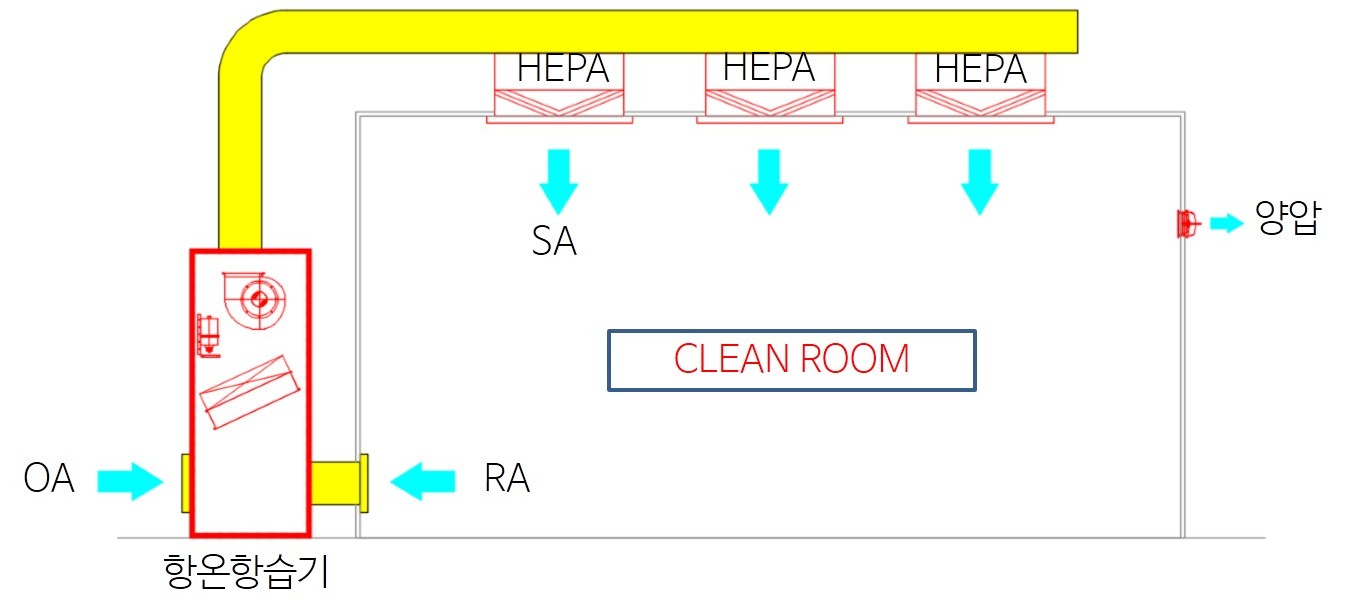

항온항습용 공조기기를 기계실에 배치하고 덕트로 CLEAN ROOM에 급기하며 터미널에 HEPA FILTER를 설치하고 측면 리턴에서 흡입하는 가장 일반적인 방식으로 시설비 및 유지비용도 적정합니다. 또한 정밀제어된 온도,습도를 통하여 여러방식으로 응용범위가 넓고 가장 편리한 방식입니다.

팩케이지 컨벤션 방식

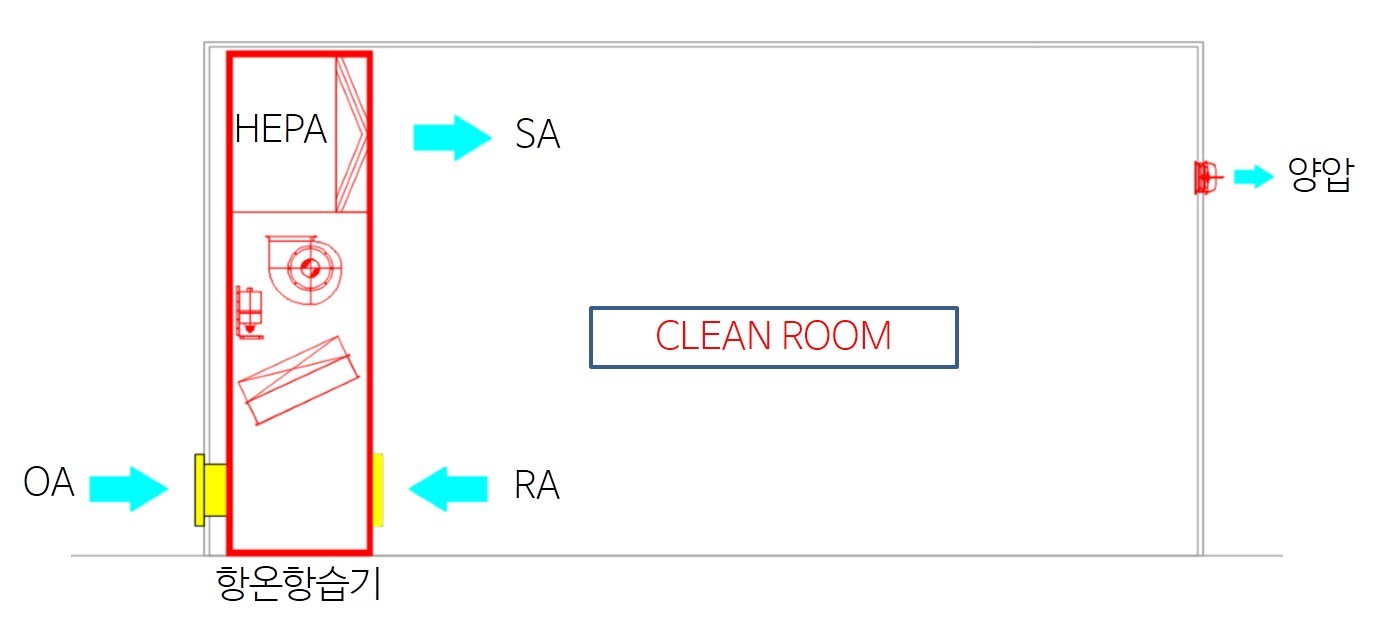

항온항습용 공조기기를 실내에 설치하여 기계실 공간을 없애고 덕트 설비가 없어 설비비가 저렴하며, 항온항습기에 HEPA FILTER를 설치하여 UP&DOWN BLOW 방식으로 클린룸에 MAKE UP된 공기를 공급 회수 합니다. 비교적 청정도가 높지 않고 최소비용으로 클린룸을 유지하는 방식에 적합합니다.

실내 덕트 방식

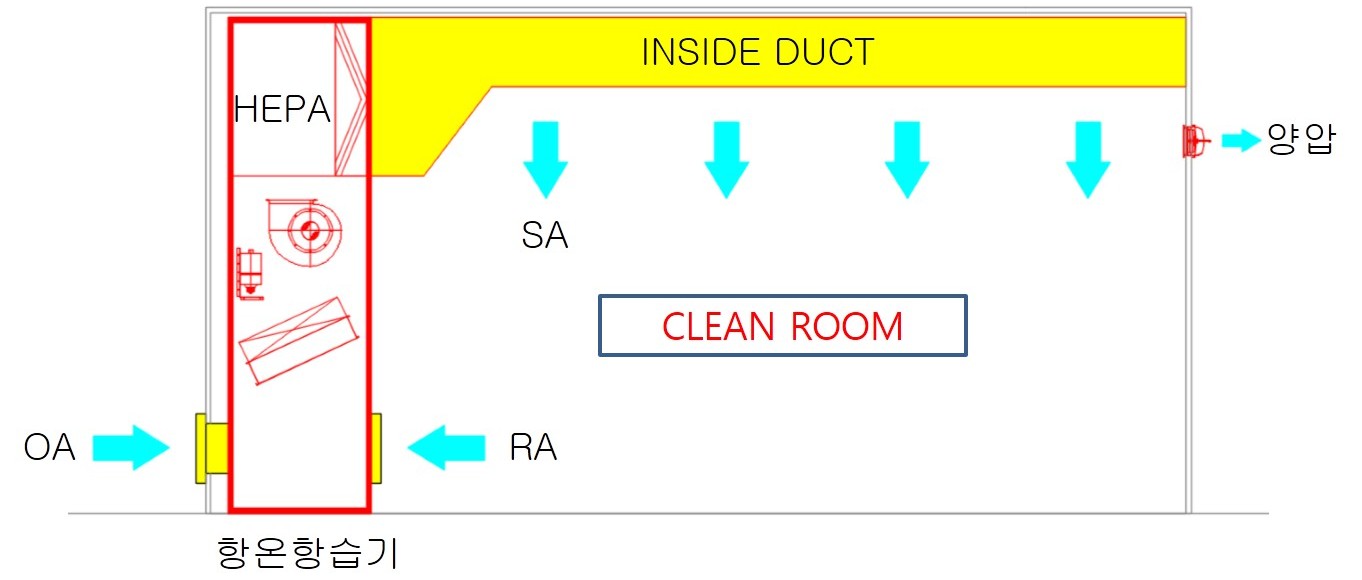

항온항습용 공조기기를 실내에 설치하여 기계실 공간을 없애고 실내 천정면에 노출로 덕트를 설치하여 토출하는 방식으로 팩케이지 컨벤션 방식보다 기류 분포 및 온도 분포가 더 나으며, 인접실에 별도로 인출하여 공급할 수 있는 장점이 있습니다. 내부 덕트는 스테인리스 강판 및 일반 압연강재에 도색된 제품으로 필요한 곳에 인출하여 공급할 수 도 있고, 전면 펀칭플레이트 타입으로 실내에 공급할 수 도 있습니다.

팩케이지 상부 FFU 방식

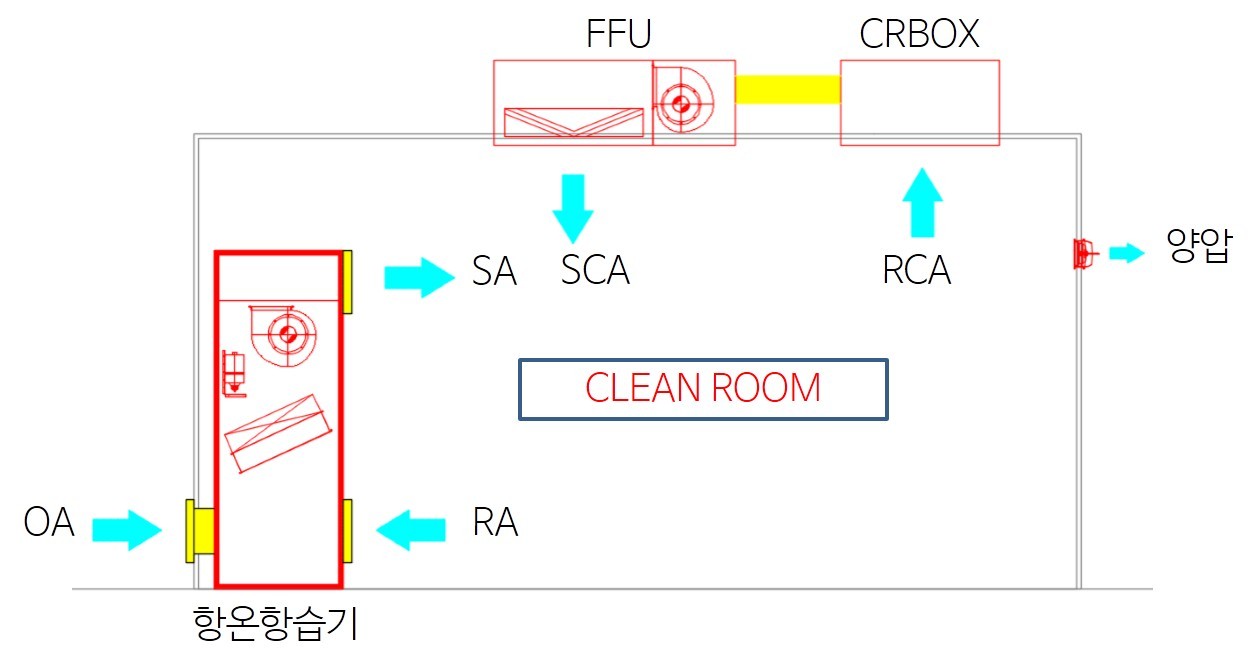

항온항습용 공조기기를 실내에 설치하여 온도,습도 제어를 전담하고, 천정 상부에 매립 또는 노출로 FFU를 설치하여 HEPA FILTER를 통하여 청정공기를 순환하는 방식으로 만약 기존에 항온항습기외 공조기기가 설치되어 있다면 청정도 유지를 위한 풍량을 계산하여 FFU를 추가 설치하여 매우 저렴하게 클린룸을 조성할 수 있습니다.

수직층류 방식

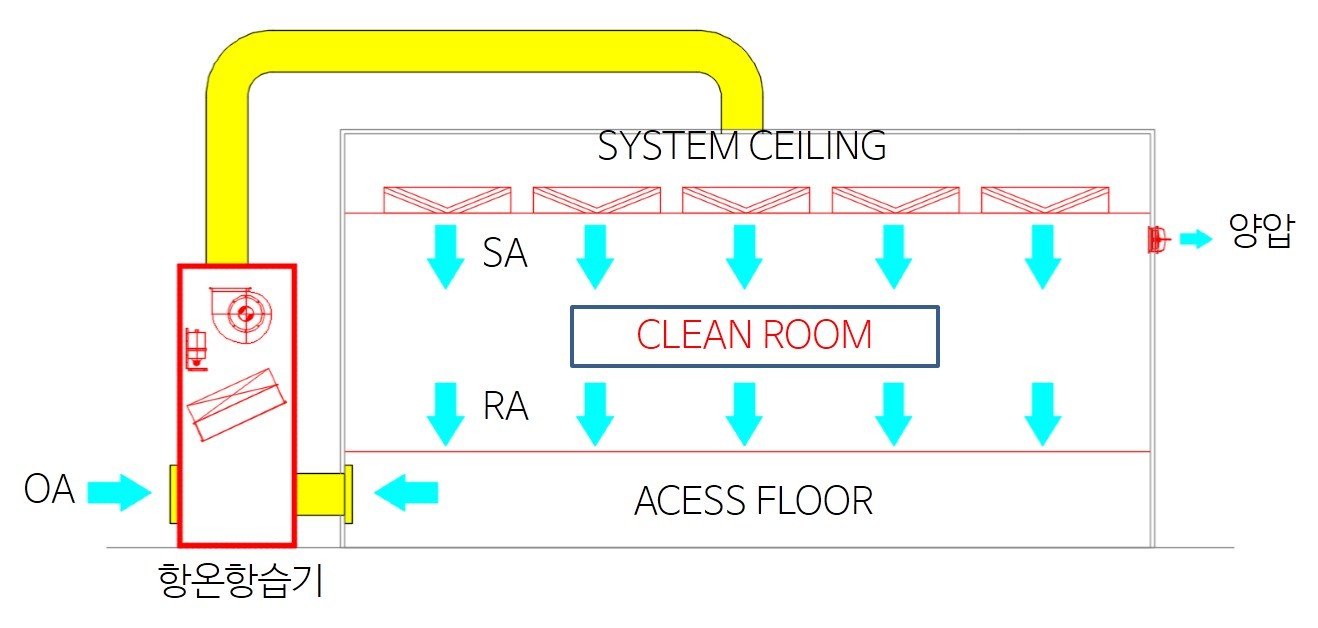

가장 고청정도를 요구하는 곳에 적용되며, 상부 시스템씰링으로 HEPA 또는 ULPA FILTER를 구성하고, 바닥면에 ACESS FLOOR를 설치하여 와류가 생기지 않는 수직 다운 층류 방식의 기류를 얻습니다. CLASS 1,000 이상에 적용되며, 높은 시설비와 유지관리가 쉽지 않습니다.

수평층류 방식

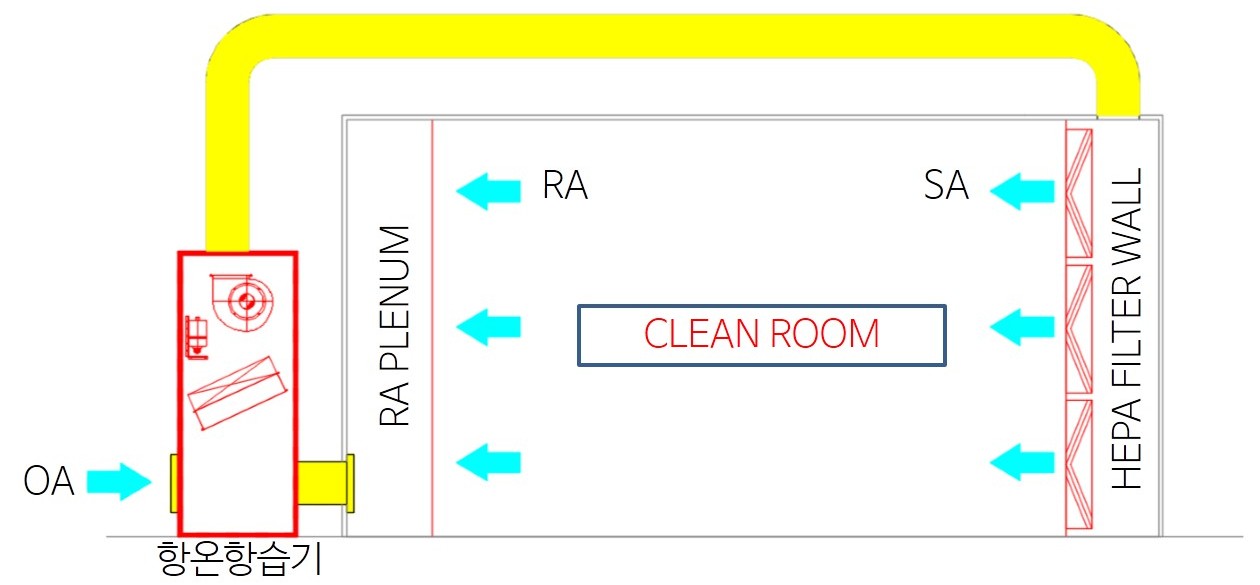

고청정도를 요구하는 곳에 적용되며, 측면 FILTER WALL에 HEPA FILTER를 전면 배치하여 수평 교차흐름으로 기류가 형성되어 반대편의 RA PLENUM에서 회수하여 공조기기로 순환하는 방식입니다. 수평으로 기류를 요구하는 곳에 적용되며, 병원의 무균실 및 특수 수술실에 적용됩니다. 또한 소형으로 구성하여 국부적으로 고청정이 요구되는 작업 테이블등에 적용됩니다.
